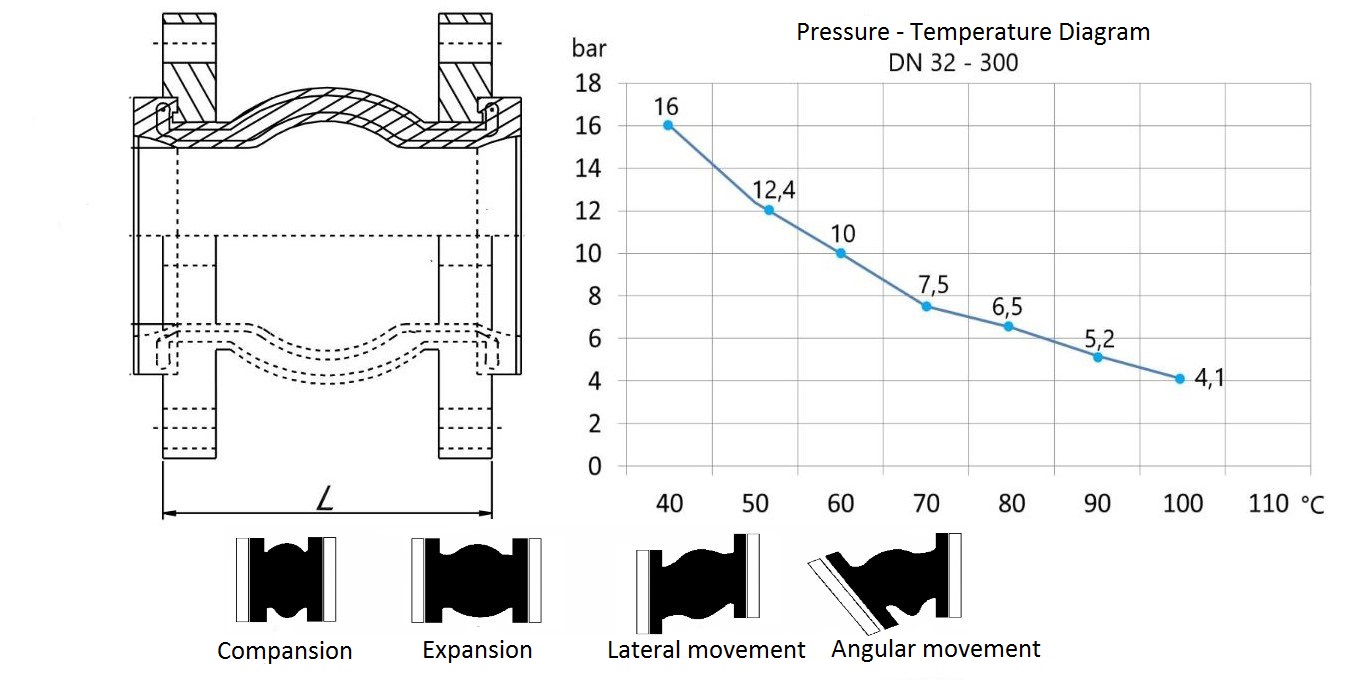

A gumikompenzátorok elengedhetetlenek a csővezetékek hőtágulásának, nyomásváltozásának és mechanikai rezgéseinek kiegyenlítésében. Különböző típusai – univerzális, laterális és anguláris – lehetővé teszik a tengelyirányú, oldalirányú és szögirányú elmozdulások hatékony kompenzálását.
Főbb jellemzők:
-
Anyagválaszték: A gumikompenzátorok különböző gumikeverékekből készülnek, mint például EPDM, NBR, CSM és CIIR, amelyek ellenállnak a különböző közegeknek, hőmérsékleteknek és nyomásoknak.
-
Erősítés: A termékek acélhuzal vagy szintetikus szál erősítéssel rendelkeznek, biztosítva a szükséges mechanikai szilárdságot és hosszú élettartamot.
-
Csatlakozási lehetőségek: Elérhetők karimás, menetes vagy hegesztett kivitelben, különböző anyagokból, mint például acél, rozsdamentes acél vagy műanyag.
-
Hőmérséklet- és nyomástartomány: A kompenzátorok széles hőmérséklet- és nyomástartományban működnek, például -35°C-tól +130°C-ig, és akár 25 bar nyomásig is alkalmazhatók.
Alkalmazási területek:
-
Ipar: Vegyipar, élelmiszeripar, gyógyszeripar, gépgyártás.
-
Építőipar: Fűtési, szellőztetési és klímatechnikai rendszerek.
-
Energetika: Erőművek, hőcserélők, kazánok.
-
Hajóépítés: Hűtővíz- és kenőolaj-rendszerek.
-
Víz- és szennyvízkezelés: Ivóvíz- és szennyvízcsatornák.
Előnyök:
-
Rezgés- és zajcsillapítás: Csökkentik a berendezések által keltett rezgéseket és zajokat.
-
Hőtágulás kompenzálása: Megakadályozzák a csővezetékek hőtágulása miatti károsodásokat.
-
Telepítési rugalmasság: Lehetővé teszik a csővezetékek könnyebb szerelését és karbantartását.
-
Hosszú élettartam: Kiváló minőségű anyagok és gyártási technológiák biztosítják a tartósságot.
Certain diameters are available from stock. Meantime, we hold the right of selling the stock in products.
| DN | L (mm) | Compansion (mm) |
Expansion (mm) |
Lateral (mm) |
Angular | Article number |
Quote request for the entire size scale |
|---|---|---|---|---|---|---|---|
| 32 | 95 | 8 | 4 | 8 | 15° | 756148 | Request a quote |
| 40 | 95 | 8 | 4 | 8 | 15° | 756146 | Request a quote |
| 50 | 105 | 8 | 4 | 8 | 15° | 755128 | Request a quote |
| 65 | 115 | 12 | 6 | 10 | 15° | 755146 | Request a quote |
| 80 | 130 | 12 | 10 | 12 | 15° | 755145 | Request a quote |
| 100 | 135 | 18 | 10 | 12 | 15° | 755122 | Request a quote |
| 125 | 170 | 18 | 10 | 12 | 15° | 755235 | Request a quote |
| 150 | 180 | 18 | 10 | 12 | 15° | 755123 | Request a quote |
| 200 | 205 | 20 | 14 | 18 | 15° | 755069 | Request a quote |
| 250 | 240 | 22 | 14 | 18 | 15° | 755052 | Request a quote |
| 300 | 260 | 24 | 14 | 18 | 15° | 756012 | Request a quote |
Certain diameters are available from stock. Meantime, we hold the right of selling the stock in products.
| DN | L | Operating pressure (bar) |
Compansion (mm) |
Expansion (mm) |
Lateral (mm) |
Angular | Article number |
Quote request for the entire size scale |
|---|---|---|---|---|---|---|---|---|
| 32 | 95 | 16 | 8 | 4 | 8 | 15° | 755133 | Request a quote |
| 40 | 95 | 16 | 8 | 4 | 8 | 15° | 755134 | Request a quote |
| 50 | 105 | 16 | 8 | 4 | 8 | 15° | 755135 | Request a quote |
| 65 | 115 | 16 | 12 | 6 | 10 | 15° | 755136 | Request a quote |
| 80 | 130 | 16 | 12 | 10 | 12 | 15° | 755137 | Request a quote |
| 100 | 135 | 16 | 18 | 10 | 12 | 15° | 755138 | Request a quote |
| 125 | 170 | 16 | 18 | 10 | 12 | 15° | 755214 | Request a quote |
| 150 | 180 | 16 | 18 | 10 | 12 | 15° | 755125 | Request a quote |
| 200 | 205 | 10 | 20 | 14 | 18 | 15° | 755216 | Request a quote |
Certain diameters are available from stock. Meantime, we hold the right of selling the stock in products.
| DN | Installment length (mm) |
Compansion (mm) |
Expansion (mm) |
Lateral (mm) |
Angular | Article number |
Quote request for the entire size scale |
|---|---|---|---|---|---|---|---|
| 1/2” | 200 | 22 | 6 | 22 | 30° | 755223 | Request a quote |
| 3/4” | 200 | 22 | 6 | 22 | 30° | 755226 | Request a quote |
| 1” | 200 | 22 | 6 | 22 | 30° | 755227 | Request a quote |
| 1.1/4” | 200 | 22 | 6 | 22 | 30° | 755228 | Request a quote |
| 1.1/2” | 200 | 22 | 6 | 22 | 30° | 755229 | Request a quote |
| 2” | 200 | 22 | 6 | 22 | 30° | 755230 | Request a quote |
| 2.1/2” | 240 | 22 | 6 | 22 | 30° | 755231 | Request a quote |
| 3” | 240 | 22 | 6 | 22 | 30° | 755232 | Request a quote |
On stock at the manufacturer, short delivery time with regular shipments
| DN | Összenyomás (mm) |
Nyúlás (mm) |
Laterális (mm) |
Anguláris |
Cikkszám | |
|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 20 | 35° | 755079 | |
| 40 | 30 | 20 | 20 | 35° | 755080 | |
| 50 | 30 | 20 | 20 | 35° | 755081 | |
| 65 | 30 | 20 | 20 | 30° | 755082 | |
| 80 | 30 | 20 | 20 | 30° | 755083 | |
| 100 | 30 | 20 | 20 | 25° | 755078 | |
| 125 | 30 | 20 | 20 | 25° | 755084 | |
| 150 | 30 | 20 | 20 | 15° | 755085 | |
| 200 | 30 | 20 | 20 | 15° | ||
| 250 | 30 | 20 | 20 | 10° | ||
| 300 | 30 | 20 | 20 | 10° |
On stock at the manufacturer, short delivery time with regular shipments
| DN | Compansion (mm) |
Expansion (mm) |
Lateral (mm) |
Angular | Operating pressure (bar) |
Article number |
Quote request for the entire size scale |
|---|---|---|---|---|---|---|---|
| 32 | 12 | 10 | 12 | 15° | 16 | 755073 | Request a quote |
| 40 | 12 | 10 | 12 | 15° | 16 | 755074 | Request a quote |
| 50 | 12 | 10 | 12 | 15° | 16 | 755106 | Request a quote |
| 65 | 12 | 10 | 12 | 15° | 16 | 755075 | Request a quote |
| 80 | 12 | 10 | 12 | 15° | 16 | 755108 | Request a quote |
| 100 | 12 | 10 | 12 | 15° | 16 | 755048 | Request a quote |
| 125 | 12 | 10 | 12 | 15° | 16 | 755049 | Request a quote |
| 150 | 12 | 10 | 12 | 15° | 16 | 755076 | Request a quote |
| 200 | 12 | 10 | 12 | 15° | 10 | 755107 | Request a quote |
On stock at the manufacturer, short delivery time with regular shipments
| DN | Compansion (mm) |
Expansion (mm) |
Lateral (mm) |
Angular | Operating pressure (bar) |
Article number |
Quote request for the entire size scale |
|---|---|---|---|---|---|---|---|
| 32 | 8 | 4 | 8 | 15° | 16 | 756013 | Request a quote |
| 40 | 8 | 4 | 8 | 15° | 16 | 756014 | Request a quote |
| 50 | 8 | 4 | 8 | 15° | 16 | 755143 | Request a quote |
| 65 | 12 | 6 | 10 | 15° | 16 | 755142 | Request a quote |
| 80 | 12 | 6 | 10 | 15° | 16 | 756016 | Request a quote |
| 100 | 12 | 10 | 12 | 15° | 16 | 756015 | Request a quote |
| 125 | 16 | 10 | 12 | 15° | 16 | 755051 | Request a quote |
| 150 | 16 | 10 | 12 | 15° | 16 | 756017 | Request a quote |
| 200 | 20 | 14 | 18 | 15° | 10 | 756018 | Request a quote |
| 250 | 20 | 14 | 18 | 15° | 10 | 756019 | Request a quote |
| 300 | 20 | 14 | 18 | 15° | 10 | 756020 | Request a quote |
Certain diameters are available from stock. Meantime, we hold the right of selling the stock in products.
| DN | L (mm) | Compansion (mm) |
Expansion (mm) |
Lateral (mm) |
Angular | Article number |
Quote request for the entire size scale |
|---|---|---|---|---|---|---|---|
| 200 | 205 | 20 | 14 | 18 | 15° | 755224 | Request a quote |
| 250 | 240 | 20 | 14 | 18 | 15° | 755225 | Request a quote |
| 300 | 260 | 20 | 14 | 18 | 15° | 756147 | Request a quote |
| 35 | 265 | 25 | 16 | 18 | 15° | 756145 | Request a quote |
| 400 | 265 | 25 | 16 | 18 | 15° | 756144 | Request a quote |
| 450 | 200 | 20 | 12 | 18 | 15° | 756143 | Request a quote |
| 500 | 200 | 20 | 12 | 18 | 15° | 756142 | Request a quote |
| 600 | 250 | 20 | 12 | 18 | 15° | 756141 | Request a quote |
On stock at the manufacturer, short delivery time with regular shipments
| DN | Összenyomás (mm) |
Nyúlás (m) |
Laterális (mm) |
Anguláris |
Üzemi nyomás (bar) |
Cikkszám |
Quote request for the entire size scale |
|---|---|---|---|---|---|---|---|
| 40 | 8 | 4 | 8 | 15° | 16 | 756042 | Request a quote |
| 50 | 8 | 4 | 8 | 15° | 16 | 755301 | Request a quote |
| 65 | 12 | 6 | 10 | 15° | 16 | 755302 | Request a quote |
| 80 | 12 | 6 | 10 | 15° | 16 | 756043 | Request a quote |
| 100 | 12 | 10 | 12 | 15° | 16 | 756044 | Request a quote |
| 125 | 16 | 10 | 12 | 15° | 16 | 755303 | Request a quote |
| 150 | 16 | 10 | 12 | 15° | 10 | 756045 | Request a quote |
| 200 | 20 | 14 | 18 | 15° | 10 | 756046 | Request a quote |
